24V 50AHバッテリーの評判の良いサプライヤーとして、さまざまな電力要件を満たすために複数のバッテリーを効果的に接続できることの重要性を理解しています。大規模なRV、オフグリッドソーラーシステム、または産業用アプリケーションに電力を供給しているかどうかにかかわらず、これらのバッテリーを接続する方法を知ることが重要です。このブログ投稿では、複数の24V 50AHバッテリーを接続し、シリーズと並列接続の両方をカバーするプロセスと、留意する必要がある考慮事項をご案内します。
バッテリーの基本を理解する
接続メソッドを掘り下げる前に、基本的なバッテリーの概念をすばやく確認しましょう。電圧（V）は、電気電流を回路を通って押す「圧力」のような電気電位差を表します。 Ampere -Hours（AH）はバッテリーの容量の尺度であり、バッテリーが時間の経過とともに保管して供給できる充電量を示します。
24V 50AHバッテリーは、24ボルトの電圧を提供し、50アンペアの電流を1時間、または比例した組み合わせ（たとえば、2時間の25アンペア）を供給できることを意味します。
シリーズ接続
直列接続は、アンペア時間容量を同じに保ちながら、合計電圧を上げたい場合に使用されます。複数の24V 50AHバッテリーを直列に接続する方法は次のとおりです。
ステップ1：最初に安全
バッテリーの接続を開始する前に、断熱された手袋や安全メガネなど、適切な安全装置を着用していることを確認してください。また、すべてのバッテリーが同じタイプ、年齢、および充電状態であることを確認してください。不一致のバッテリーは、不均一な充電と放電につながり、バッテリーバンクの全体的なパフォーマンスと寿命を減らすことができます。
ステップ2：バッテリー端子を特定します
各バッテリーには、正（+）端子と負（ - ）端子の2つの端子があります。通常、正の端子にはプラスの標識がマークされており、大きくなったり、赤いカバーがある場合がありますが、ネガティブ端子にはマイナスサインが付いており、黒いカバーが付いている場合があります。
ステップ3：バッテリーを接続します
最初のバッテリーを取り、ネガティブ端子を適切なバッテリーケーブルを使用して、2番目のバッテリーの正の端子に接続します。ケーブルは、過度の抵抗なしに電流の流れを処理するのに十分な厚さでなければなりません。シリーズに追加する追加のバッテリーごとにこのプロセスを繰り返します。
たとえば、2つの24V 50AHバッテリーを直列に接続すると、バッテリーバンクの合計電圧は24V + 24V = 48Vになりますが、アンペア時間容量は50AHのままです。 3つの24V 50AHバッテリーを直列に接続すると、合計電圧は24V x 3 = 72Vになり、50AHの容量です。
平行接続
電圧を同じに保ちながら、アンペア - 時間容量を増やす場合に並列接続が使用されます。複数の24V 50AHバッテリーを並行して接続する方法は次のとおりです。
ステップ1：安全上の注意事項
シリーズ接続と同様に、安全性が最重要です。同じ安全ガイドラインに従って、バッテリーが順調であることを確認してください。
ステップ2：端子識別
繰り返しますが、各バッテリーの正と負の端子を特定します。
ステップ3：バッテリーを接続します
バッテリーケーブルを使用してバッテリーのすべての正の端子を一緒に接続し、別のケーブルを使用してすべての負の端子を一緒に接続します。
2つの24V 50AHバッテリーを並行して接続すると、電圧は24Vのままですが、アンペア時間容量は50AH+50AH = 100AHに増加します。 3つの24V 50AHバッテリーを並行して接続すると、電圧はまだ24Vで、容量は50AH x 3 = 150AHになります。
シリーズ - 並列接続
場合によっては、直列接続と並列接続の組み合わせを使用して、より高い電圧とより高いアンペア時間容量の両方を実現する必要がある場合があります。たとえば、4つの24V 50AHバッテリーがある場合、最初に2つのバッテリーを直列に接続して、48V 50AHバッテリーバンクを取得できます。次に、別のペアのバッテリーを直列に接続して、別の48V 50AHバッテリーバンクを取得します。最後に、これら2つの48V 50AHバッテリーバンクを並行して接続して、48V 100AHバッテリーバンクを作成します。
接続の考慮事項
バッテリーの互換性
前述のように、同じタイプ、年齢、および充電状態のバッテリーを使用することが重要です。鉛 - 酸やリチウム - イオンなどのさまざまなバッテリー化学物質を、同じバッテリーバンクで混合しないでください。同じ化学物質内であっても、異なる容量や電荷レベルのバッテリーは問題を引き起こす可能性があります。
ケーブルの選択
バッテリーケーブルのサイズが重要です。厚いケーブルは抵抗が低いため、充電および放電プロセス中に熱が廃棄されることを意味します。ケーブルサイジングチャートを使用して、ケーブルの走行の電流と長さに基づいて適切なケーブルサイズを決定できます。
充電システム
複数のバッテリーを接続するときは、充電システムがバッテリーバンクの合計電圧と容量と互換性があることを確認する必要があります。たとえば、48Vバッテリーバンクを作成する場合、48V充電器が必要です。互換性のない充電器を使用すると、充電またはオーバー充電につながる可能性があります。これにより、バッテリーが損傷する可能性があります。
当社のバッテリー製品

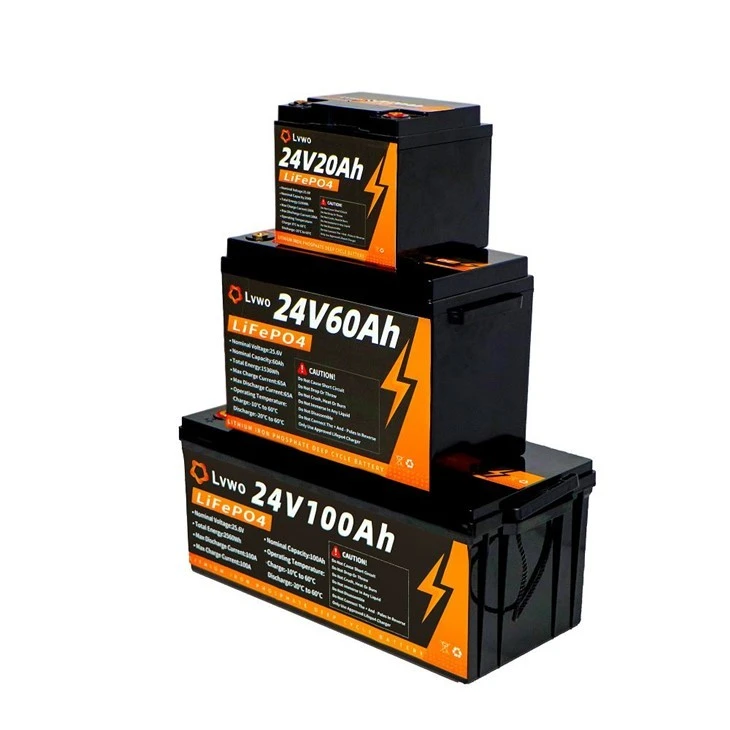

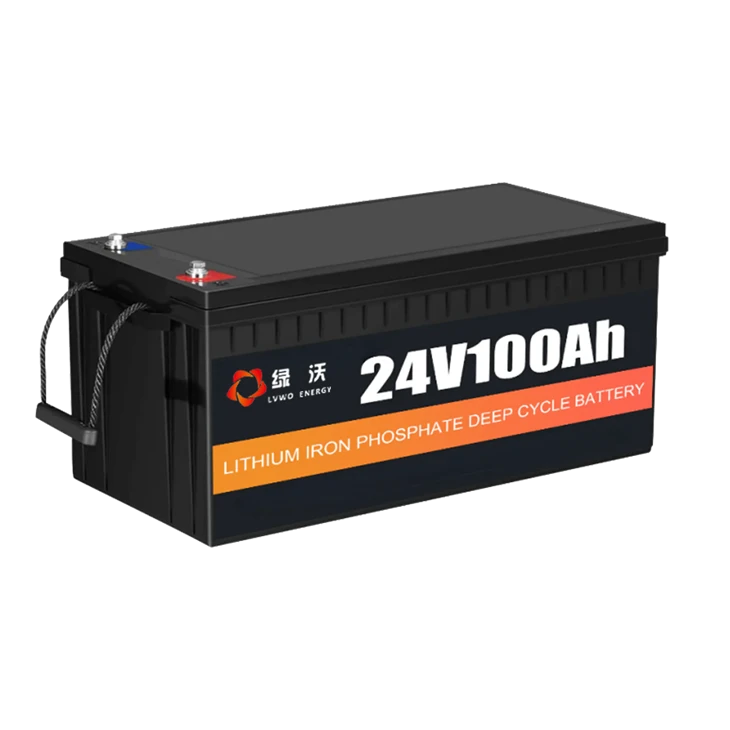

当社では、幅広いアプリケーションに適した高品質の24V 50AHバッテリーを提供しています。あなたがさらに高いものを探しているなら - 容量オプション、私たちはまた持っていますLVWO -24V 25.6V 100AH Pro LifePO4リチウムバッテリーそしてLVWO -24V 25.6V 100AH LifePO4リチウムバッテリー。これらのリチウム - 鉄 - リン酸塩（LifePO4）バッテリーは、従来の鉛（より高いエネルギー密度、より長い寿命、極端な温度でのパフォーマンスの向上など）よりもいくつかの利点を提供します。あなたも私たちを探索することができます24V LifePO4バッテリーその他のオプションのためのコレクション。
調達についてはお問い合わせください
24V 50AHのバッテリーを購入することに興味がある場合、またはバッテリー接続とシステムの設計に関するさらなる支援が必要な場合は、お手伝いします。当社の専門家チームは、特定のニーズに合った適切なバッテリーソリューションを確保するために、詳細な技術サポートとガイダンスを提供できます。調達プロセスを開始し、高品質のバッテリー製品を利用して、今すぐお問い合わせください。
